Normas de luminarias - Clases de aislamiento y Grado de Protección IP

¿Conoce los conceptos de clases de aislamiento y grado de protección IP? Estos datos impactan directamente en la seguridad y el rendimiento de las luminarias. Veamos qué significan, para que pueda elegir sus luminarias de forma informada.

Clases de Aislamiento

Las luminarias tienen clases de aislamiento que indican su protección contra descargas eléctricas al contacto físico con la parte eléctrica del equipo. Existen 3 clases:

• Clase I — El equipo debe estar conectado a tierra a través de un conductor de protección (PE), generalmente de color verde o verde y amarillo, que evitará la descarga eléctrica.

• Clase II — El equipo tiene doble aislamiento, prescindiendo, generalmente, del conductor de protección (PE).

• Clsse III — El equipo utiliza un nivel de tensión muy bajo, reduciendo la posibilidad de descarga eléctrica, bajo condiciones normales.

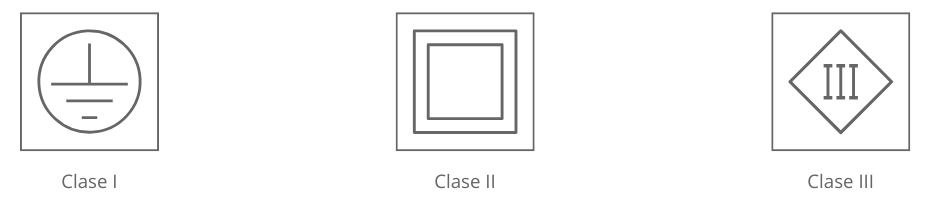

Símbolos de clase de aislamiento

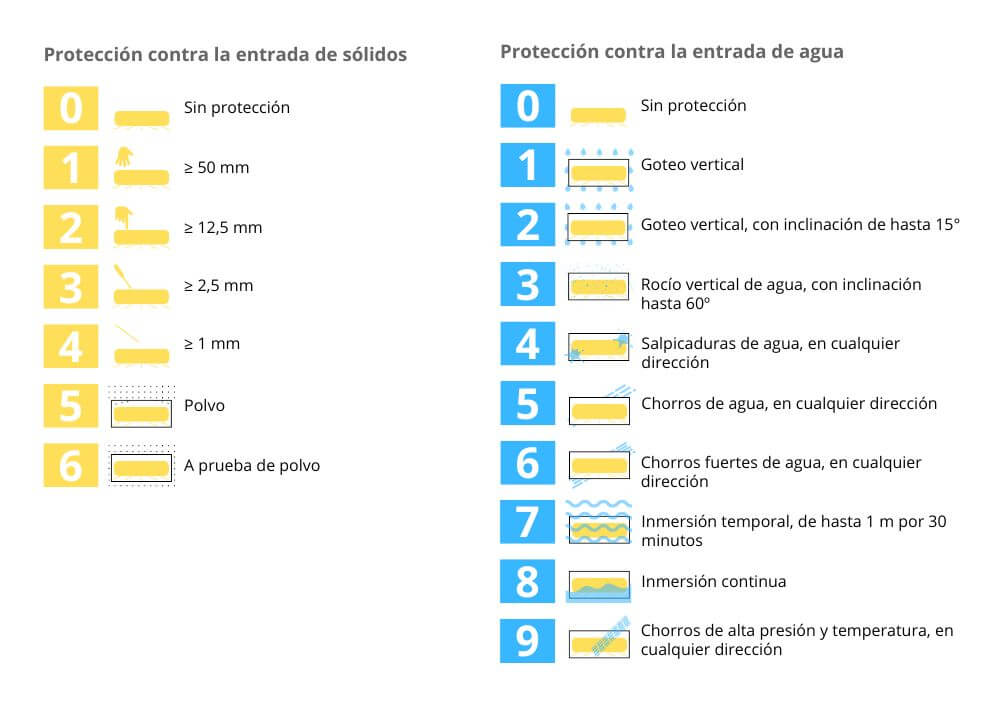

Grado de Protección IP

El grado de protección IP, del inglés “Ingress Protection”, indica el grado de protección contra la intrusión de partículas sólidas y líquidos, según la norma IEC 60529. Se expresa en dos dígitos, siendo el primero relativo a la protección contra sólidos y el segundo contra líquidos, más específicamente, agua. La norma prevé la utilización de un tercer dígito, referente a la protección contra impactos mecánicos, aunque este no es comúnmente utilizado.

Dígito 1 — Protección contra la entrada de sólidos

• IP0X — No protegido

• IP1X — Sólidos de diámetro mayor que 50 mm

• IP2X — Sólidos de diámetro mayor que 12,5 mm

• IP3X — Sólidos de diámetro mayor que 2,5 mm

• IP4X — Sólidos de diámetro mayor que 1 mm

• IP5X — Polvo

• IP6X — A prueba de polvo

Dígito 2 — Protección contra la entrada de agua

• IPX0 — No protegido

• IPX1 — Goteo vertical

• IPX2 — Goteo vertical, con inclinación hasta 15°

• IPX3 — Rocío vertical de agua, con inclinación hasta 60°

• IPX4 — Salpicaduras de agua, en cualquier dirección

• IPX5 — Chorros de agua, en cualquier dirección

• IPX6 — Chorros fuertes de agua, en cualquier dirección

• IPX7 — Inmersión temporal, de hasta 1 m por 30 minutos

• IPX8 — Inmersión continua

• IPX9 — Chorros de alta presión y temperatura, en cualquier dirección

Clases de Aislamiento y Grados de Protección de los productos Nexled

Nuestros Downlights están diseñados para uso exclusivamente en ambientes interiores, teniendo un grado de protección IP40 — protegidos contra la intrusión de sólidos ≥ 1 mm y sin protección contra agua. En cuanto al aislamiento, estos tienen Clase III, por tener un nivel de tensión bastante reducido.

Los proyectores e campanas Dynamic cuentan ambos con Clase I de aislamiento. El proyector tiene grado de protección IP67 y la campana IP66, estando ambos aptos para uso industrial y exterior.

El porta-precios con iluminación Shelf 24V tiene un grado de protección IP64 y clase III de aislamiento.

Dada la importancia de estos conceptos, es crucial considerar las clases de aislamiento y el grado de protección IP al momento de elegir una nueva luminaria, además de otros conceptos fundamentales sobre iluminación.
