Normas das luminárias - Classes de Isolamento e Grau de Proteção IP

Conhece os conceitos de classes de isolamento e grau de proteção IP? Estes dados impactam diretamente a segurança e o desempenho das luminárias. Vejamos o que significam, de forma a que possa escolher as suas luminárias de forma informada.

Classes de Isolamento

As luminárias possuem classes de isolamento que indicam a sua proteção contra choques elétricos ao contacto físico com a parte elétrica do equipamento. Existem 3 classes:

  • Classe I — O equipamento deve ser conectado à terra através de um condutor de proteção (PE), geralmente de cor verde ou verde e amarela, que evitará o choque elétrico.

  • Classe II — O equipamento possui isolamento duplo, prescindindo, geralmente, do condutor de proteção (PE).

  • Classe III — O equipamento utiliza um nível de tensão muito baixo, reduzindo a possibilidade de choque elétrico, sob condições normais.

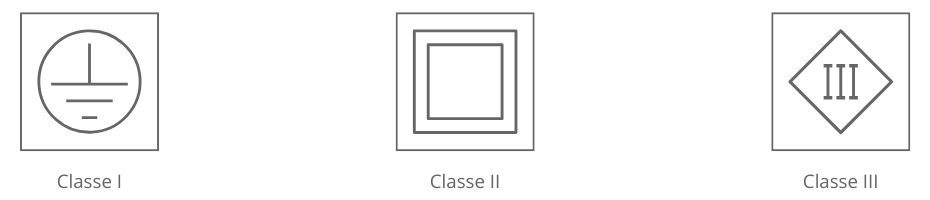

símbolos das classes de isolamento

Símbolos das Classe de Isolamento

Grau de Proteção IP

O grau de proteção IP, do inglês “Ingress Protection”, indica o grau de proteção contra a intrusão de partículas sólidas e líquidos, segundo a norma IEC 60529. Expressa-se em dois dígitos, sendo o primeiro relativo à proteção contra sólidos e o segundo contra líquidos, mais especificamente, água. A norma prevê a utilização de um terceiro dígito, referente à proteção contra impactos mecânicos, embora este não seja comummente utilizado.


Dígito 1 — Proteção contra a entrada de sólidos

  • IP0X — Não protegido

  • IP1X — Sólidos de diâmetro maior que 50 mm

  • IP2X — Sólidos de diâmetro maior que 12,5 mm

  • IP3X — Sólidos de diâmetro maior que 2,5 mm

  • IP4X — Sólidos de diâmetro maior que 1 mm

  • IP5X — Poeira

  • IP6X — À prova de poeira


Dígito 2 — Proteção contra a entrada de água

  • IPX0 — Não protegido

  • IPX1 — Gotejamento vertical

  • IPX2 — Gotejamento vertical, com inclinação até 15°

  • IPX3 — Borrifos verticais de água, com inclinação até 60°

  • IPX4 — Salpicos de água, em qualquer direção

  • IPX5 — Jatos de água, em qualquer direção

  • IPX6 — Jatos fortes de água, em qualquer direção

  • IPX7 — Imersão temporária, de até 1 m por 30 minutos

  • IPX8 — Imersão contínua

  • IPX9 — Jatos de elevada pressão e temperatura, em qualquer direção

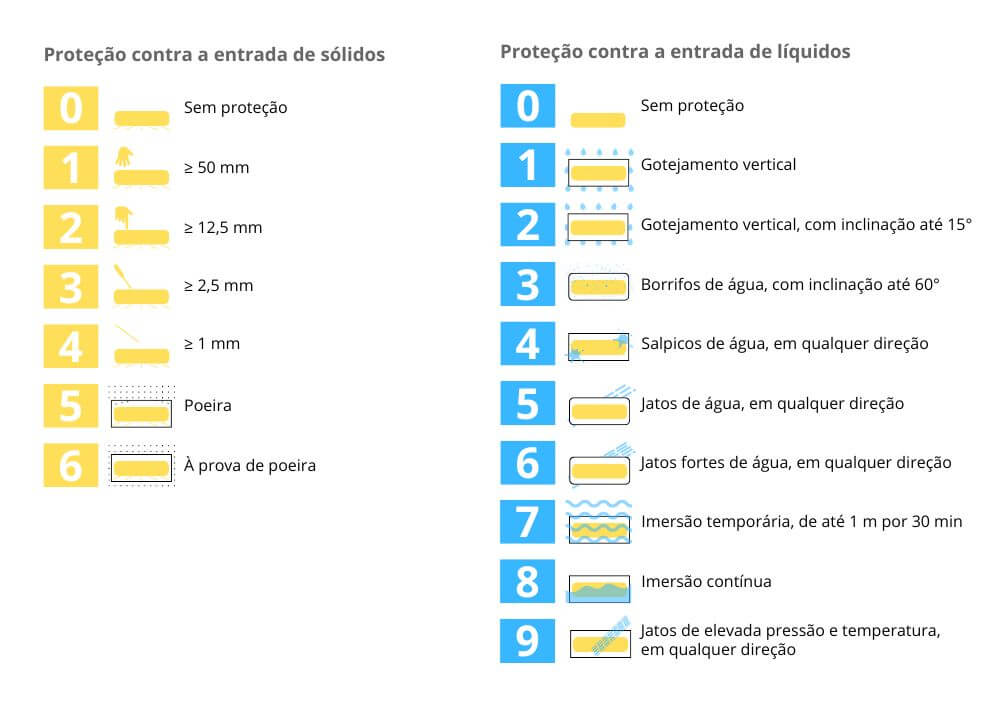

graus de proteção ip

Classes de Isolamento e Graus de Proteção dos produtos Nexled

Os nossos Downlights foram projetados para uso exclusivamente em ambientes interiores, sendo o seu grau de proteção IP40 — protegidos da intrusão de sólidos ≥ 1 mm e sem proteção contra água. Quanto ao isolamento, estes têm Classe III, por terem um nível de tensão bastante reduzido.

Os projetores e campânulas Dynamic contam ambos com Classe I de isolamento. O projetor tem grau de proteção IP67 e a campânula IP66, estando ambos aptos para utilização industrial e exterior.

O porta-preços com iluminação Shelf 24V tem um grau de proteção IP64 e classe III de isolamento.


Dada a importância destes conceitos, é crucial considerar as classes de isolamento e o grau de proteção IP na hora de escolher uma nova luminária, além de outros conceitos fundamentais sobre iluminação.
