Normes des luminaires - Classes d'isolation et degré de protection IP

Connaissez-vous les concepts de classes d'isolation et de degré de protection IP ? Ces données impactent directement la sécurité et la performance des luminaires. Voyons ce qu'ils signifient, afin que vous puissiez choisir vos luminaires de manière éclairée.

Classes d'Isolation

Les luminaires possèdent des classes d'isolation qui indiquent leur protection contre les chocs électriques au contact physique avec la partie électrique de l'équipement. Il existe 3 classes:

• Classe I — L'équipement doit être connecté à la terre via un conducteur de protection (PE), généralement de couleur verte ou verte et jaune, qui évitera les chocs électriques.

• Classe II — L'équipement possède une double isolation, se passant généralement du conducteur de protection (PE).

• Classe III — L'équipement utilise un niveau de tension très bas, réduisant la possibilité de choc électrique, dans des conditions normales.

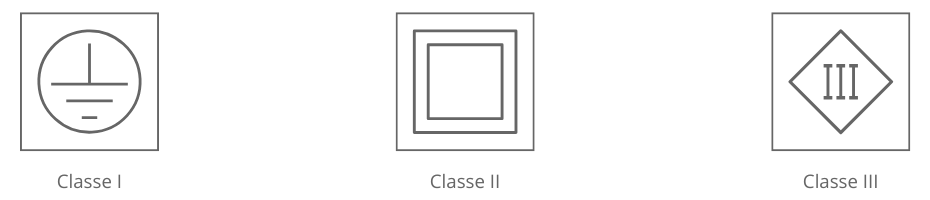

Symboles de classe d'isolation

Degré de Protection IP

Le degré de protection IP, de l'anglais “Ingress Protection”, indique le degré de protection contre l'intrusion de particules solides et de liquides, selon la norme IEC 60529. Il s'exprime en deux chiffres, le premier relatif à la protection contre les solides et le second contre les liquides, plus précisément l'eau. La norme prévoit l'utilisation d'un troisième chiffre, relatif à la protection contre les impacts mécaniques, bien que ce dernier ne soit pas couramment utilisé.

Chiffre 1 — Protection contre l'entrée des solides

• IP0X — Non protégé

• IP1X — Solides de diamètre supérieur à 50 mm

• IP2X — Solides de diamètre supérieur à 12,5 mm

• IP3X — Solides de diamètre supérieur à 2,5 mm

• IP4X — Solides de diamètre supérieur à 1 mm

• IP5X — Poussière

• IP6X — Totalement protégé contre la poussière

Chiffre 2 — Protection contre l'entrée de l'eau

• IPX0 — Non protégé

• IPX1 — Gouttes d'eau tombant verticalement

• IPX2 — Gouttes d'eau tombant verticalement avec une inclinaison jusqu'à 15°

• IPX3 — Eau pulvérisée jusqu'à 60° de la verticale

• IPX4 — Éclaboussures d'eau dans toutes les directions

• IPX5 — Jets d'eau dans toutes les directions

• IPX6 — Jets d'eau puissants dans toutes les directions

• IPX7 — Immersion temporaire jusqu'à 1 mètre pendant 30 minutes

• IPX8 — Immersion continue

• IPX9 — Jets d'eau à haute pression et température dans toutes les directions

Classes d'Isolation et Degrés de Protection des produits Nexled

Nos Downlights sont conçus pour une utilisation exclusivement en intérieur, ayant un degré de protection IP40 — protégés contre l'intrusion de solides ≥ 1 mm et sans protection contre l'eau. En ce qui concerne l'isolation, ceux-ci ont une Classe III, en raison de leur niveau de tension très faible.

Les projecteurs et cloches Dynamic ont tous deux une Classe I d'isolation. Le projecteur a un degré de protection IP67 et la cloche IP66, tous deux adaptés pour une utilisation industrielle et extérieure.

Le porte-etiquettes éclairée Shelf 24V a un degré de protection IP64 et une classe III d'isolation.

Étant donné l'importance de ces concepts, il est crucial de prendre en compte les classes d'isolation et le degré de protection IP lors du choix d'un nouveau luminaire, ainsi que d'autres concepts-fondamentaux-sur-l-eclairage.
